旁插扁袋脈沖除塵器用途

　　旁插扁袋脈沖除塵器適用于糧油、食品行業中機組、提升機進、出口、稱重打包間等單機除塵，輕工、化工、礦山、水泥、木工等行業粉塵過濾、回收、除塵等。

　　旁插扁袋脈沖除塵器性能特點

　　( 1 )將風機、脈沖布袋除塵器組合一體，為縮短風網，簡化工藝流程，提高主機運行效率創造了良好的條件。

　　( 2 )采用了框架拆卸式布袋結構，每只布袋均可單獨拆卸，給安裝使用及維修換袋帶來了方便。

　　( 3 )設備體積小而過濾面積大，每只布袋過濾面積1㎡，因此處理風量比同體積的圓布袋脈沖除塵器大得多，使設備趨于小型化。

　　( 4 )除塵效率高達99.9，風機出口可直接對室內排空。

　　旁插扁袋脈沖除塵器主要結構與工作原理

　　1、主要結構脈沖布袋除塵器主要由門、脈沖控制儀、風機、殼體、氣包、電磁閥、布袋等組成。

　　2、工作原理

　　在風機作用下，含塵空氣由底進入箱體，塵粒被隔離在濾袋外壁，凈化空氣過濾袋經上筒體風機出口排出。吸附在濾袋壁上的塵粒，靠壓縮空氣反向噴吹使其脫離濾袋沉降下落，隨物料一起排走。壓縮空氣對濾袋噴吹是脈沖式定時間隔噴吹的。由脈沖控制儀發出信號，循序打開各電磁閥，高壓空氣由電磁閥經噴吹管對準對應的濾袋噴射。在噴吹期間，壓縮空氣可誘導周?chē)鷶?shù)倍于壓縮空氣量的空氣進入濾袋，造成濾袋瞬間急劇膨脹，由于噴吹時間很短(一般0.01～03S)，壓縮空氣過后，在風機負壓的作用下，濾袋又急劇收縮，如此一脹一縮，使濾袋上的塵粒很快脫落，隨物料一起排走。由于濾袋是依次(一次三只)清洗(噴吹)的，噴吹時間又很短，所以在清灰過程中，除塵器的處理能力保持不變。

　　3、脈沖控制儀與電磁閥

　　脈沖控制儀是脈沖除塵器的主要控制設備，本設備采用DMSK—Ⅲ型脈沖控制儀，它由CMOS數字集成電路組成。該控制儀輸出脈沖間隔及脈沖寬度可調。脈沖間隔調節范圍：T=3～90S脈沖 ，寬度調節范圍：t=0.01～0.5S。電磁閥選用DMF—B型電磁閥，工作電壓由脈沖控制儀提供。

　　4、壓縮空氣源及用量

　　壓縮空氣源由空氣壓縮機提供，經過濾氣罐、貯氣罐后接到設備小氣包進口。本除塵器要求壓縮空氣壓力為2～6公斤/厘米2范圍內。

　　旁插扁袋脈沖除塵器安裝

　　1、電磁閥安裝

　　按下列步驟安裝：

　　(1)電磁閥閥口與螺紋管接頭連接、螺紋處附上生料帶以防漏氣。旋接時請不要太用力，以免電磁閥口旋裂。

　　(2)電磁閥出口套上壓力橡膠管，橡膠管另一頭設備噴吹管相連、套牢。

　　(3)將小氣包固定裝在氣包架上，小氣包上的管螺母與連在電磁閥上的管接頭旋接，請?jiān)诠芙宇^與螺母連接處加墊“O”型密封圈。

　　(4)調整電磁閥。

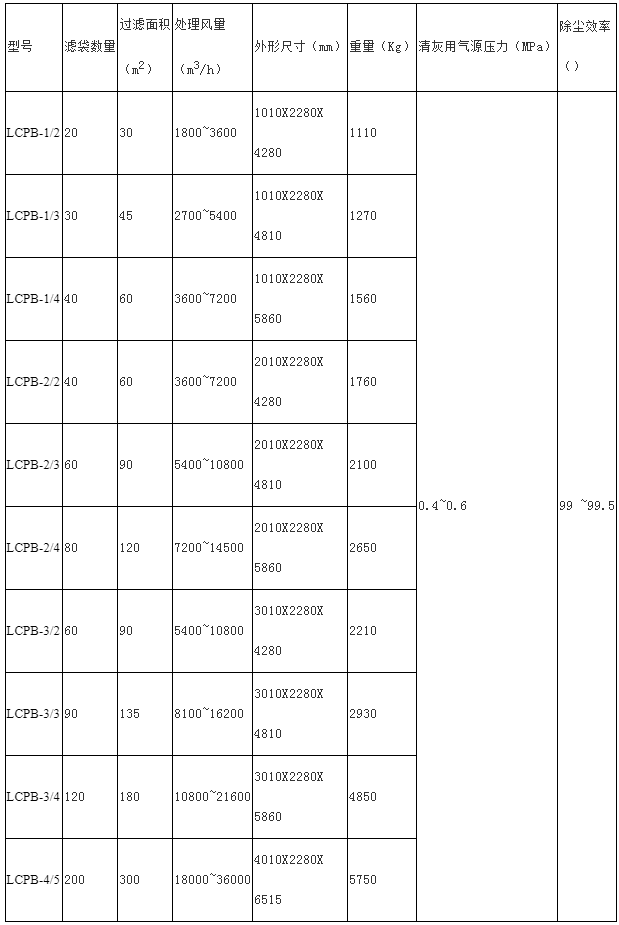

　　旁插扁袋脈沖除塵器規格參數表：
